低烟无卤阻燃变频器用主回路电力电缆
产品特点及用途：主要适用于电源与变频器之间的电力传输。
产品执行标准： Q/YZRC009-2009标准。
使用特性
1 额定电压（U0/U）：0.6/1KV。
2 电缆导体长期允许的最高工作温度为90℃。
3 短路时（最长持续时间不超过5S），电缆导体的最高温度不超过250℃。
4 电缆敷设时的环境温度应不低于0℃，最小弯曲半径不小于电缆外径的15倍。
5 具有较强的耐电压冲击性。能经受高速、频繁变频时的脉冲电压。
6 具有良好的屏蔽性能。可降低变频器输出中存在的高次揩波的不良影响。
7 低烟无卤阻燃电缆能经受GB12666.5规定的成束燃烧试验且燃烧时的烟浓度符合GB12666.7（IEC1034）的规定，燃烧析出气体水溶液的PH值≥4.3，导电率≤10μs/mm并符合IEC754-2的要求。
主要技术指标
| 项 目 | 技术指标 |
| 20℃时导体直流电阻 | 符合国标GB/T3956-2008规定的要求 |
| 绝缘电阻 | 符合国标 |
| 试验电压 | 3500V/5min |
| 阻燃性能 | 符合国标 |
| 产品型号 | 产 品 名 称 |
| BPYJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用主回路电力电缆 |
| BPYJVP1 | 交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽变频器用主回路电力电缆 |
| BPYJVP1-2 | 交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包双重屏蔽变频器用主回路电力电缆 |
| BPYJVP3 | 交联聚乙烯绝缘聚氯乙烯护套铝(铝塑)带屏蔽变频器用主回路电力电缆 |
| ZR-BPYJVP | 交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽阻燃变频器用主回路电力电缆 |
| ZR-BPYJVP1 | 交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕屏蔽阻燃变频器用主回路电力电缆 |
| ZR-BPYJVP1-2 | 交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包双重屏蔽阻燃变频器用主回路电力电缆 |
| ZR-BPYJVP3 | 交联聚乙烯绝缘阻燃聚氯乙烯护套铝(铝塑)带屏蔽阻燃变频器用主回路电力电缆 |
| DWZ-BPYJEP | 交联聚乙烯绝缘低烟无卤阻燃缘聚烃护套铜丝编织屏蔽低烟无卤阻燃变频器用主回路电力电缆 |
| DWZ-BPYJEP2 | 交联聚乙烯绝缘低烟无卤阻燃缘聚烃护套铜带屏蔽低烟无卤阻燃变频器用主回路电力电缆 |
| DWZ-BPYJEP1 | 交联聚乙烯绝缘低烟无卤阻燃缘聚烃护套铜丝缠绕屏蔽低烟无卤阻燃变频器用主回路电力电缆 |
| DWZ-BPYJEP1-2 | 交联聚乙烯绝缘低烟无卤阻燃聚烃护套铜丝缠绕铜带绕包双重屏蔽低烟无卤阻燃变频器用主回路电缆 |
| DWZ-BPYJEP3 | 交联聚乙烯绝缘低烟无卤阻燃聚烃护套铝(铝塑)带屏蔽低烟无卤阻燃变频器用主回路电缆 |

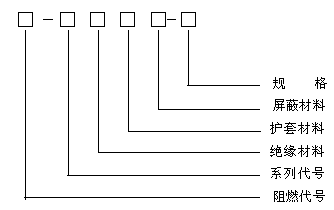

型号说明
| 项 目 | 代 号 | 说 明 |
| 阻燃代号 |
/ ZR DWZ |
非阻燃 (可省略） 阻燃 低烟无卤阻燃 |
| 系列代号 | BP | 变频电缆 |
| 绝缘材料 | YJ | 交联聚乙烯绝缘 |
| 护套材料 |
V E |
聚氯乙烯护套 低烟无卤聚烯烃护套 |
| 屏蔽材料 |
P P1 P2 P3 |
铜丝或镀锡铜丝 铜丝缠绕 铜带绕包 铝塑复合带绕包 |
