型 号:BPYJVP2-10KV

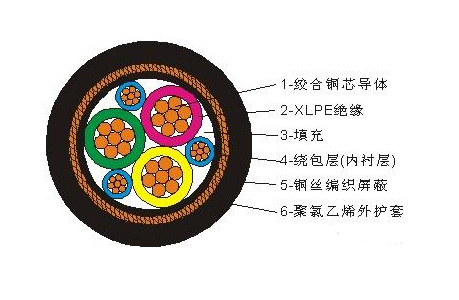

变频电缆结构示意图
产品执行标准 GB/T12706.3-2008标准
生产工艺流程 绞制导体→导体屏蔽、绝缘层、绝缘屏蔽三层共挤、交联→绕包铜带屏蔽→成缆、绕包→挤外护层→硫化→成品检验→包装
高压变频电缆主要技术性能
1、电缆的额定工作电压U0/U为8.7/10kV；
2、电缆导体长期允许的最高工作温度90℃；
3、电缆短路时(最长持续时间不超过5s)导体最高温度不大于250℃；
4、电缆敷设时环境温度应不低于0℃； 5、电缆允许的最小弯曲半径应不小于电缆外径的15倍；
6、电缆20℃时的导体直流电阻应符合GB/T3956规定；
7、电缆应能经受工频30.5kV/5min电压试验不击穿；
8、电缆在1.73U0电压下局部放电量应不大于10pC；
9、电缆能经受GB18380.3规定的燃烧试验。
铜芯导体 绝缘屏蔽层 交联聚乙烯绝缘层 绝缘屏蔽层 金属屏蔽层 填 充 金属绕包屏蔽 包带层 聚氯乙烯外护套。
