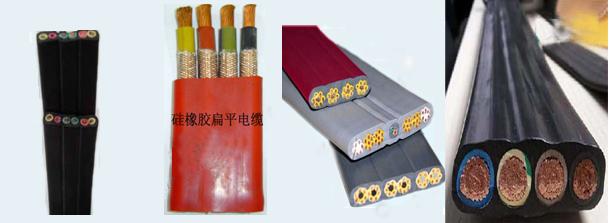

YB/YBF/YFFB/YGCB扁平电缆
YB、YBF扁平橡套软电缆是按Q1320282、AQ00-91标准组织生产，适用交流额定电压UO/U为450V/750V及以下的移动式电器设备中。扁型结构特别适用于频繁弯曲的场合，不扭结，折叠整齐，如起重机械，行车，YB，YBF，YBZ三大类产品均能满足各种场合的需要。
产品别称：扁电缆,扁平电缆,扁平橡套软电缆,橡套扁平软电缆,控制扁电缆,耐高温扁电缆 ,橡套扁电缆,丁晴扁电缆 ,丁晴扁平电缆,硅橡胶扁电缆,屏蔽扁电缆,橡胶扁电缆,移动扁型橡套电缆,扁平软电缆,行车扁平电缆 ,起重机扁平电缆,钢丝扁电缆 ,扁电缆线,天车扁电缆 ,吊车扁电缆,多芯扁电缆,移动扁电缆，电梯电缆，电梯随行电缆
扁平电缆型号及用途
|
型号
|
名称
|
主要用途
|
|
YB
|
移动扁型橡套电缆 |
作室内起重运输机械电源线
|
|
YBF
|
非延燃性移动扁型橡套电缆 |
适用于户外接触油污场合，具有耐气候性和非延燃性
|
|
YBZ
|
阻燃性扁型橡套电缆
|
同YBF具有阻燃性
|
扁平电缆规格参数
|
规格
|
导体结构
|
电缆参考数据
|
20℃最小
绝缘电阻 MΩ |
||||
|
外径上限
(宽度x厚度) |
近似
重量 |
20℃最大
直流电阻 |
|||||
|
芯数x截面积
|
根数/直径
mm |
YB YBF
YBZ mm |
YB YBF
YBZ kg/mm |
不镀锡
Ω/KM |
镀锡
Ω/KM |
YB
YBF |
YBZ
|
|
3X4
|
56/0.30
|
19.6X8.9
|
285
|
4.95
|
5.09
|
50
|
400
|
|
3X6
|
84/0.30
|
22.0X9.9
|
380
|
3.30
|
3.39
|
||
|
3X10
|
84/0.40
|
27.5X12.0
|
615
|
1.91
|
1.95
|
||
|
3X16
|
126/0.40
|
31.1X13.3
|
830
|
1.21
|
1.24
|
||
|
3X25
|
196/0.40
|
38.3X15.8
|
1230
|
0.78
|
0.795
|
||
|
3X35
|
276/0.40
|
42.8X17.6
|
1605
|
0.554
|
0.565
|
40
|
300
|
|
3X50
|
396/0.40
|
49.2X20.0
|
2205
|
0.386
|
0.393
|
||
|
3X70
|
360/0.50
|
55.6X22.5
|
2965
|
0.272
|
0.277
|
||
|
3X4+2X1
|
56/0.30+32/0.20
|
25X8.5
|
427
|
4.95
|
5.0
|
50
|
400
|
|
3X6+2X1
|
84/0.30+32/0.20
|
30X12
|
590
|
3.30
|
3.34
|
50
|
400
|
|
3X6+2X1.5
|
84/0.30+30/0.25
|
30X12
|
600
|
3.30
|
3.38
|
50
|
400
|
|
6X2.5+6X1.5
|
49/0.25+30/0.25
|
35X15
|
900
|
7.98
|
8.05
|
50
|
400
|
|
3X4+4X2.5
|
56/0.30+49/0.25
|
32X9
|
520
|
4.95
|
5.03
|
50
|
400
|
|
3X25+1X10
|
196/0.40+84/0.40
|
53X18
|
1800
|
0.78
|
0.81
|
50
|
400
|
|
3X16+1X10
|
126/0.40+84/0.30
|
43X15
|
1200
|
1.20
|
1.27
|
50
|
400
|
|
3X35+1X10
|
276/0.40+84/0.40
|
61X21
|
2500
|
0.554
|
0.56
|
40
|
300
|
|
3X50+1X10
|
396/0.40+84/0.40
|
65X24
|
3200
|
0.386
|
0.392
|
40
|
300
|
其他产品：
1、YFFB型弹性体绝缘及护套扁平软电缆
2、YFFB-L型弹性体绝缘及护套承拉扁平软电缆
3、YFFB-KL型弹性体绝缘及护套承拉控制扁平软电缆
4、YFFB-F型弹性体绝缘及护套扁平软电缆
5、YFFB-KJL型弹性体绝缘及护套绞合承拉控制扁平软电缆
6、弹性体耐低温探测控制扁平软电缆
7、TVVB单芯排列扁形电梯电缆
8、TVVB绞合型排列扁形电梯电缆
9、TVVB单芯排列带屏蔽扁形电梯电缆
10、TVVB扁行绞合型排列带屏蔽和钢芯扁形电梯电缆
11、TVVBPG-TV扁行绞合型排列带屏蔽、钢芯和视频线电梯电缆
12、YGZB型中型耐热180℃硅橡套扁平软电缆
13、YGCB-L加钢丝型重型耐热180℃硅橡套扁平软电缆
2、YFFB-L型弹性体绝缘及护套承拉扁平软电缆
3、YFFB-KL型弹性体绝缘及护套承拉控制扁平软电缆
4、YFFB-F型弹性体绝缘及护套扁平软电缆
5、YFFB-KJL型弹性体绝缘及护套绞合承拉控制扁平软电缆
6、弹性体耐低温探测控制扁平软电缆
7、TVVB单芯排列扁形电梯电缆
8、TVVB绞合型排列扁形电梯电缆
9、TVVB单芯排列带屏蔽扁形电梯电缆
10、TVVB扁行绞合型排列带屏蔽和钢芯扁形电梯电缆
11、TVVBPG-TV扁行绞合型排列带屏蔽、钢芯和视频线电梯电缆
12、YGZB型中型耐热180℃硅橡套扁平软电缆
13、YGCB-L加钢丝型重型耐热180℃硅橡套扁平软电缆
