IA-DJYPV(R)P,IA-DJYJPV(R)P,(R)PDPYDIA-DJY,IA-DJF46PVP本安电缆





(R)PDPYDIA-DJY,IA-DJF4F46P-2,IA-DJYPV(R)P,IA-DJYJPV(R)P,IA-DJF46PVP,IA-DJF46PVRP本质安全电路用对绞屏蔽电缆（本安电缆）

一、产品特点及用途

本质安全电路用对绞屏蔽电缆（本安电缆）低电容、低电感，年获得国家专利证书。适用于具有防爆保护要求及其他恶劣环境下集散系统、自动化检测系统中作传输线，防爆安全性能明显高于一般DCS电缆和计算机控制电缆。环境中长期使用，产品具有不延燃、耐酸碱油水等优越特性，电缆结构专为本安防爆电路设计，不仅用于桥架敷设，而且可用于电缆沟敷设及直埋敷设，特种高温型本安计算机电缆2000℃采用进口氟塑料及氟橡胶等材料，能在-40-260计算机电缆具有优异的屏蔽性能及抗干扰性能，特种高温型
二、产品执行标准 Q/AT2002-2(等效采用英国BS5308标准) 阻燃性能试验执行GB12666-90标准
三、使用特性
1、交流额定电压/U： 300/500V；0U
2、最高工作温度：聚乙烯绝缘不超过)绝缘不超过200℃ 进口可溶性聚四氟乙烯(PFA)不超过260℃；46低烟无卤阻燃聚烯烃70℃ 低烟无卤阻燃交联聚烯烃90℃和125℃两种 聚全氟乙丙烯(F   交联聚乙烯绝缘90℃   70℃
3、最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-25℃；
4、电缆安装敷设温度应不低于0℃(高温型不低于-25℃)； 5、电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍。

四、基本型号及名称

1、聚乙烯绝缘聚氯乙烯护套本质安全电路用计算机屏蔽电缆



阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略。

2、交联聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆



阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略。

3、低烟无卤阻燃聚烯烃绝缘和护套计算机用屏电缆



阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略。

4、氟塑料绝缘本安用耐高温防腐计算机电缆



阻燃计算机电缆前加为进口PFA材料，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号同上。192ZR，ZR


五、代号名称和含义



      六、主要技术指标

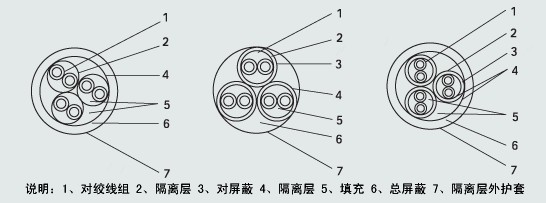

产品结构图：
